CISデジタル設計
監視カメラ、車載、医療向けなどのCMOSイメージセンサー開発における、デジタルブロック設計事例です。
システム概要
システム要件
監視カメラ、車載、医療向けなどのCMOSイメージセンサー開発における、デジタルブロック設計のご要望。

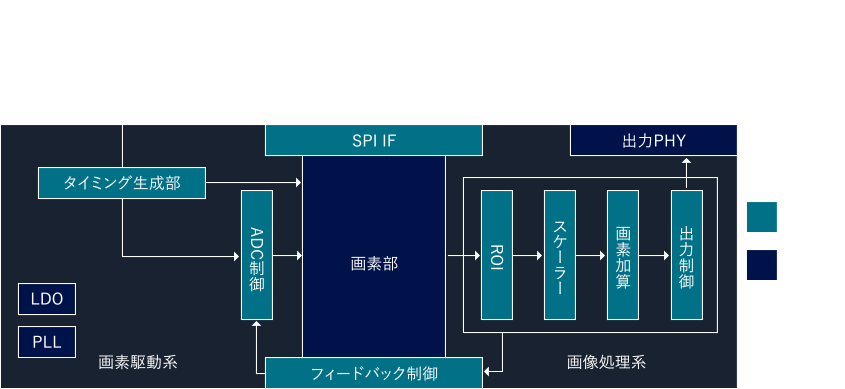

機能ブロック例
| 画素駆動系 | ローリングシャッター制御、グローバルシャッター制御、露光時間制御、HDR、VDEC、HDEC、ダミーシャッター、ADC制御 |
|---|---|
| 画像処理系 | ROI、画素加算、OSD、LEDフリッカ、AWB/BM、歪曲補正、平行化補正、スケーラ、OBClamp、HDR、露光時間制御、自動ゲイン制御 |
提案内容（特徴）
- 流用設計による開発が主流のため、ベースとなるCMOSイメージセンサーの仕様および設計資産を十分理解し、設計・検証の差分を抽出して対応。
- 検証シナリオを過不足なく洗い出すため、機能仕様・設計仕様からトレースして検証項目を抽出。
- 品質の向上、検証時間短縮のため、画像処理系はC言語などのリファレンスとの一致を確認し、制御系はSystemVerilogなどのメソッドを積極的に活用。
