発振器

電波時計など時間を計測する必要のあるエレクトロニクス機器に広く使われている発振器。
三栄ハイテックスでは、さまざまな周波数や用途に対応する各種の発振器を開発しています。

INDEX

主な発振器開発実績

幅広い用途に対応しています。

周波数	0.3～150MHz
電源	1.7～3.6V
消費電流	1.8mA@VCO 400MHz

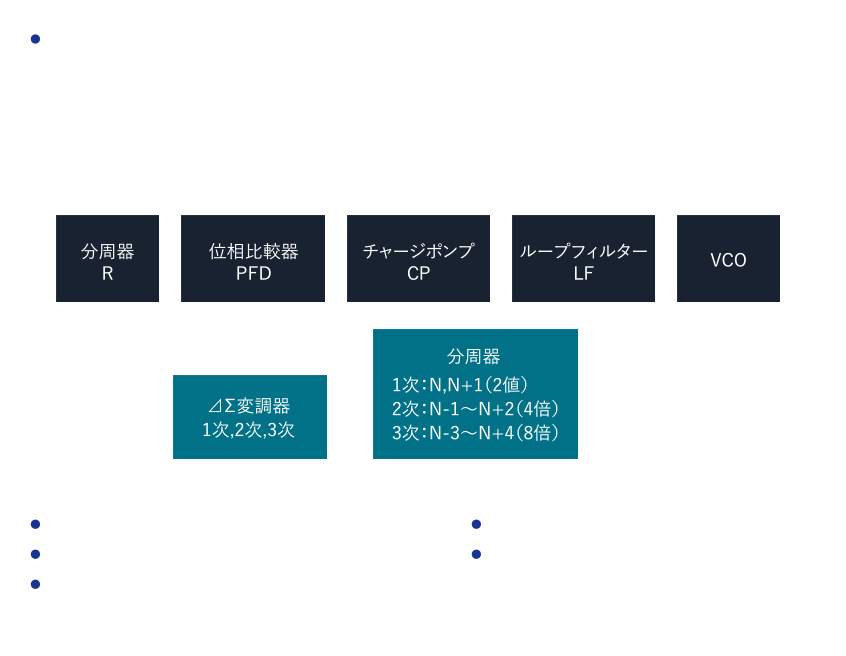

ポイント	モデルベースSim（Verilog-A、Matlab/Simulink）により要素ブロックの仕様検討要素設計（Pre-Sim、LPE-Sim）から全体ループの確認 SSCG（Spread Spectrum Clock Generator）機能（1次ΔΣ）機能低ジッタ、低位相雑音

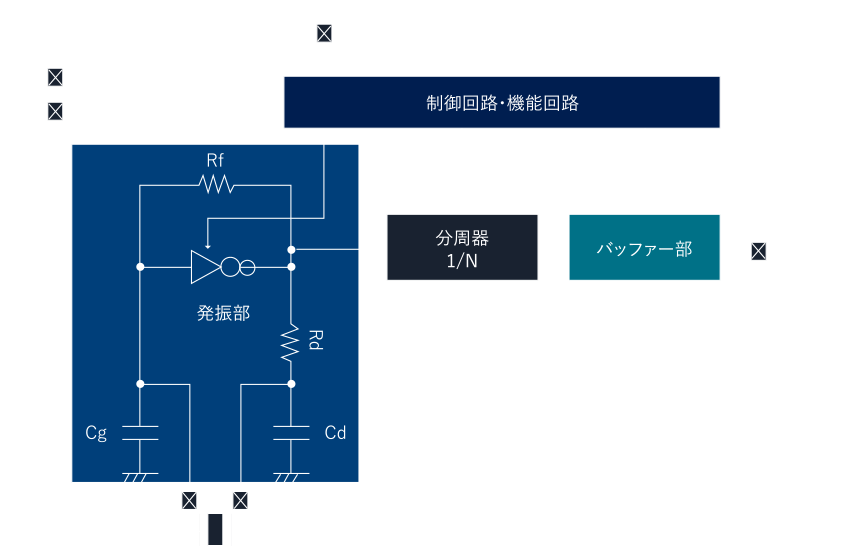

機能	SPXO （Simple Packaged Crystal Oscillator） VCXO （Voltage Controlled Crystal Oscillator） TCXO （Temperature Compensated Crystal Oscillator）
周波数	基本波 20MHz～160MHz
出力レベル	CMOS、LVDS、LV-PECL
ポイント	低位相雑音
