アナログ回路設計・検証

LSI ANALOG
CIRCUIT DESIGN
高度な設計技術と豊富な経験・実績で、デバイスの性能を最大限に引き出します。
三栄ハイテックスは、パワーマネジメント、センサー、ADC、オーディオ、発振器、モーター制御など、さまざまなカテゴリーで高性能アナログLSIを開発し、多くの実績を積み重ねてきました。自社で育て上げられたアナログ設計エキスパートが、深く広い知識と技術資産を活用して、半導体メーカーをはじめとするお客様からのハイレベルな要求にも、ご満足いただける品質とコストパフォーマンスで応えます。

アナログ回路設計・検証サービス

技術開発

新しい回路技術、設計手法を取り入れるために、MATLAB/Simulinkを用いた技術開発を進めています。この開発経験で得た技術や手法を用いて、ΔΣADCやデジタル電源を設計しました。

アナログ回路設計・検証(ボトム・トップ双方から)

一貫設計

当社では、回路設計者から回路特性について詳細説明を受けたレイアウト設計者が、レイアウトパターンを描き表します。回路図を読めるレイアウト設計者を有することは当社の大きな強みです。彼らは回路特性だけでなく、LSI内部の構造や現象、寄生素子による影響をも熟知する、まさにエキスパートです。

設計実績

主な対象領域 車載 ・ 民生機器 ・ 産業機器

当社の強みは、豊富な経験により培った広い技術領域。微細プロセスにも対応しており、16nm(FinFET)プロセスでの開発実績があります。

ADC

  • 種類:デルタシグマ(ΔΣ)、逐次比較(SAR)、パイプライン
  • 主な用途:計測機、オーディオ、産業・医療機器、ビデオ、通信機器 など

詳細はこちら

センサー

  • 種類:イメージセンサー、温度センサー、モーションセンサー
  • 主な用途:モバイル機器、マイコン など

詳細はこちら

パワーマネジメント

  • 種類:LDO、DCDCコンバーター、バッテリー充電制御、チャージポンプ、スイッチ
  • 主な用途:車載、マイコン、IoT機器、リチウムイオン電池の保護回路 など

詳細はこちら

発振器

  • 種類:PLL、水晶発振器、セラミック発振器、CR発振器
  • 主な用途:エレクトロニクス機器全般

詳細はこちら

モーター制御

  • 種類:ドライバー回路、アナログ制御回路、センサー信号処理回路 など
  • 主な用途:カメラ用ブラシレスDCモーター、EHV走行用モーター など

詳細はこちら

オーディオ

  • 種類:D級アンプ、CODEC
  • 主な用途:TV、アミューズメント機器、モバイル機器 など

詳細はこちら

設計フロー

  • STEP01

    仕様検討
  • STEP02

    アーキテクチャ設計
  • STEP03

    回路設計
  • STEP04

    レイアウト設計
  • STEP05

    Fab工程
  • STEP06

    試作評価
STEP01

仕様検討

当社には設計だけでなく、仕様検討を担える設計者も揃っています。開発するLSIの要求仕様をもとに設計仕様を作成します。
STEP02

アーキテクチャ設計

要求されるシステムLSIの動作・特性を実現するため、MATLAB/Simulinkや機能モデルverilogAを活用してアーキテクチャを設計しています。Mixed-Signal LSI開発ではこの段階でアナログとデジタルを適切に融合および分離します。システムLSI設計工程をトップダウン方式で効率化するアーキテクチャ設計者を有することが当社の特徴です。

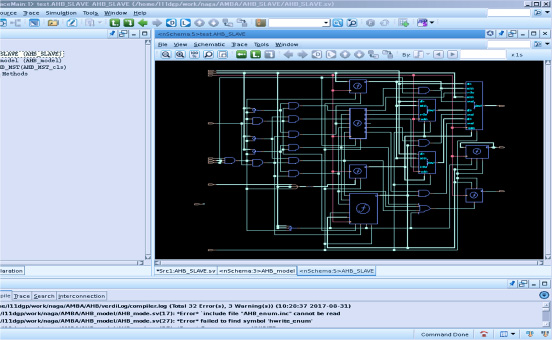

STEP03

回路設計

設計仕様とアーキテクチャ設計をもとに回路定数を設計します。設計後は、アナログ特性についてはピュアSPICEで、Mixed-Signal回路ではAMSで設計検証しています。国内外主要FABの多種多様なPDKを用いて設計検証する当社では、設計/検証環境も自社内で構築します。また、設計/検証ツールの最適化・効率化も推し進めています。
STEP04

レイアウト設計

回路設計者とレイアウト設計者を共に有する当社では、両者のコミュニケーションにより回路特性を損なうことなく最小サイズのレイアウトパターンを実現します。また、物理検証とは別に検証の一環としてポストレイアウトシミュレーションも実施します。
STEP05

Fab工程

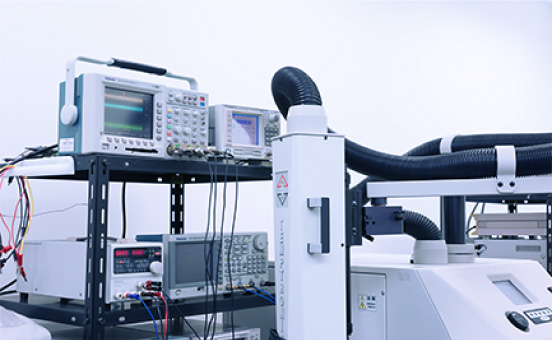

STEP06

試作評価

当社で設計したLSI、またはお客様側で設計したLSIを試作評価できる技術者と測定機器を揃えています。
