論理回路・デジタル回路設計/検証

最新の設計・検証技術をフル活用
三栄ハイテックスは、これまで数え切れないほど多くのLSI/半導体設計に携わり、論理回路/デジタル回路設計・検証技術を磨いてきました。その経験と実績をもとに、FPGA設計/論理設計の開発プロセスにおけるアーキテクチャ設計(詳細設計)・論理設計・論理検証・実機検証等のさまざまな工程からサービスを提供します。FPGA開発、MBD(Model Based Development:モデルベース開発)等の開発手法もご要望により承ります。また、プロジェクトの目的や特性に応じて、ウォーターフォールやアジャイルといった設計フローに柔軟に対応します。
回路の急激な大規模化に迅速に対応するため、従来のHDLに加えC/C++などの抽象度の高い最新の言語も使いこなし、より一層の効率化を推進します。

論理回路/デジタル回路設計サービス

FPGA設計

LSI/半導体設計で培った論理回路/デジタル回路設計技術を、FPGA設計に活用
三栄ハイテックスの各部門が蓄積した、電気回路設計・筐体設計やソフトウエア開発のノウハウを結集。
LSI/半導体設計で培った論理回路/デジタル回路設計技術を活用し、FPGA設計に注力しています。エッジコンピューティングの実現手段としてSoC FPGAを用い、ディープラーニングの推論アルゴリズムなどを、アーキテクチャ設計から実装・評価まで行います。

ASIC開発

先端プロセスの豊富な設計経験を生かしたASIC開発サービス
FPGAと異なり、プログラマブルではないASIC開発では、さらに高度な品質管理が求められます。当社は仕様検討の段階から詳細なドキュメントやエビデンスを製作し、お客さまと緊密に連携しながら、確実な設計開発を追求します。
また、オフショア開発を含む一貫体制の強みを背景に、トータルソリューションから特定パートの依頼まで、お客さまの要望に応じて高品質なサービスを提供します。

論理回路/デジタル回路設計フロー

  • 01

    アーキテクチャ設計
  • 02

    論理設計
  • 03

    論理検証

01アーキテクチャ設計

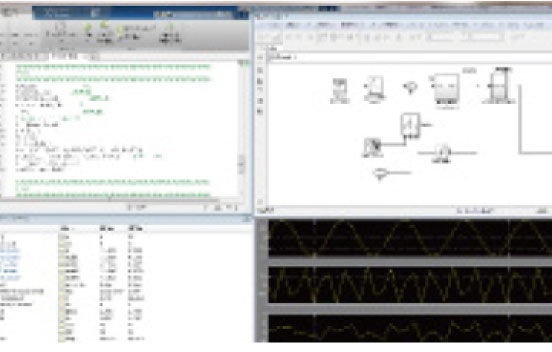

パイプラインやリソースの共有といった論理構造を意識した最適なアルゴリズムやアーキテクチャを探求します。C/C++などを取り入れたり、必要に応じてMATLAB/Simulinkによるモデル化を行ったりと、新しい設計ツールを積極的に活用します。Mixed-Signal回路設計では、社内のアナログ設計メンバーと議論を重ねながら、バランスの取れた構成を考案します。

02論理設計

設計意図や根拠を明確にして、堅実に設計します。第三者でも理解できる明快で丁寧なドキュメントを提供します。

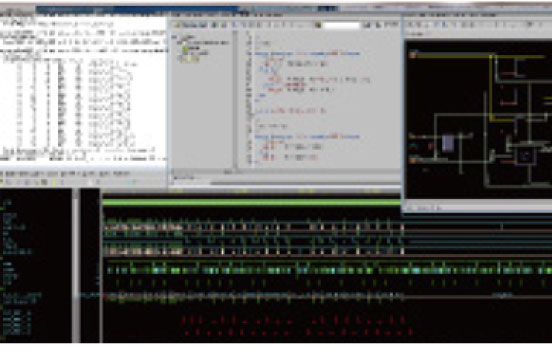

03論理検証

経験豊富なエンジニアが検証シナリオを過不足なく洗い出します。System VerilogやUVMなどの検証メソッドも積極的に活用して、品質の向上と検証時間の短縮を実現します。
